Литьё пластмасс под давлением — зрелая, отлаженная технология, но всё же в ней есть куда расти. Новые конструкции пресс-форм для литья пластмасс не просто отвечают требованиям производительности или уменьшения брака — они отражают сдвиги в материалоёмкости, дизайне продуктов и даже экологической ответственности. Как меняются конструкции и что важно учитывать уже сегодня, чтобы быть готовым к запросам завтрашнего дня?

Почему стандартных форм становится недостаточно

Традиционные конструкции пресс-форм уже не всегда дают нужный баланс между качеством, скоростью и ресурсом. Вот некоторые “узкие места”, которые становятся всё более ощутимыми:

• Толщина стенок современных изделий уменьшается — тяжесть, материал, стоимость. Это требует более точного управления охлаждением и распределением расплава.
• Функциональная сложность деталей растёт: встроенные ребра, уплотнения, соединительные элементы, комбинированные поверхности (глянцевые + матовые). Это заставляет формы быть не просто “чтобы заполнялась полость”, а “чтобы учитывались все мелочи”.
• Скорость производства и циклы усиливаются: заказчику важна не только цена детали, но и “время от идеи до партии”. Быстрые переналадки, смена изделий, минимальный простой формы.
• Экологические и ресурсные требования: меньший массив металла, меньше отходов, возможность переработки пресс-форм, долговечность — всё это становится частью конкурентного преимущества.

Новые конструкции: что предлагают инженеры

Исходная статья под CyberLeninka описывает ряд новых решений в конструкции пресс-форм — здесь я обобщаю и расширяю эти идеи, добавив практический и инженерный взгляд.

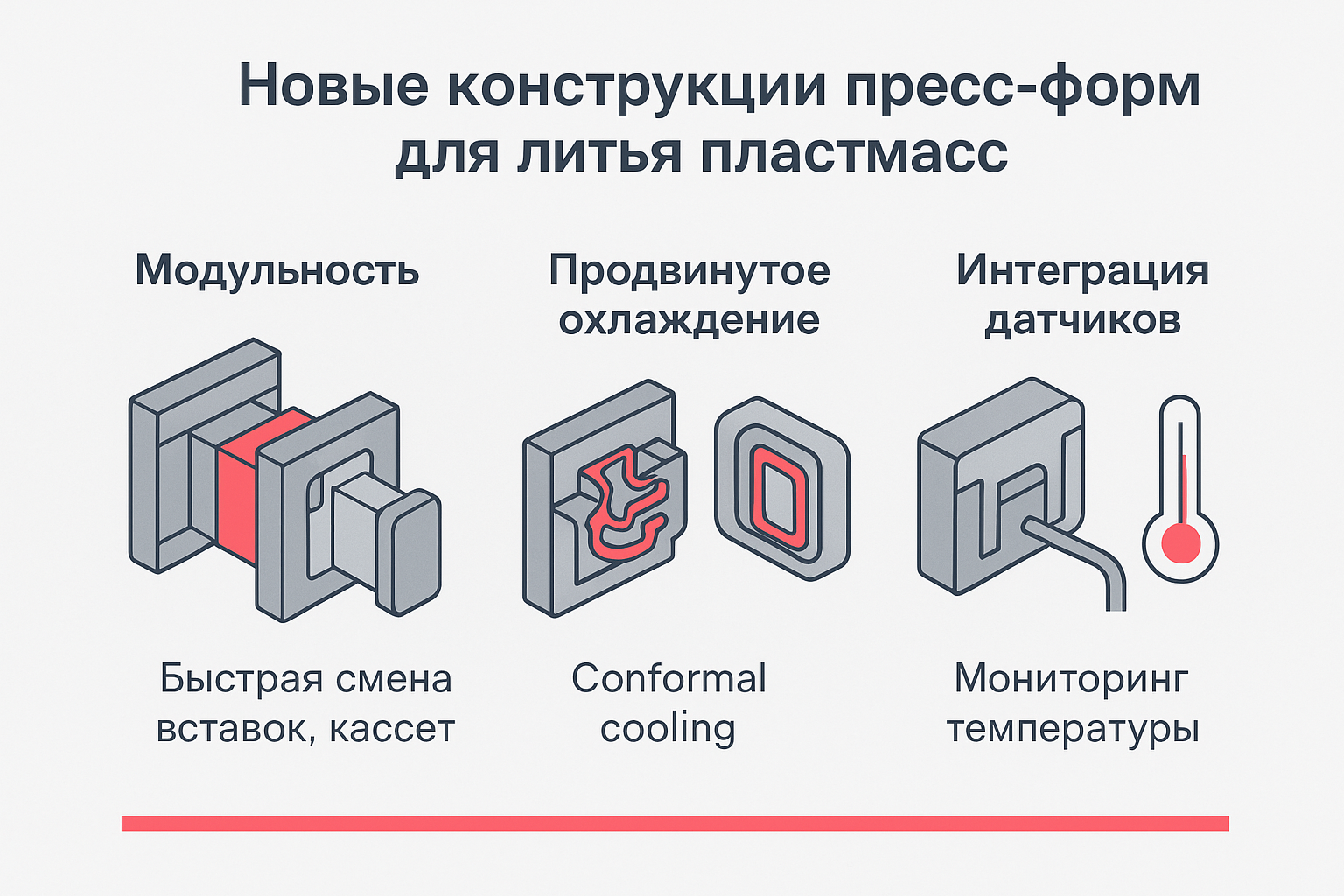

1. Модульность и адаптивность

Что такое: формы строятся так, что основные элементы (база, вставки, кассеты, обжим) могут быть просто заменены или адаптированы без полного демонтажа формы.

Почему это важно:

• Позволяет быстро менять дизайн деталей — заказчики изменяют геометрию, толщину, тип поверхности.
• Уменьшает время простоя формы: если изнашивается только вставка — не нужно отправлять всю форму в инструментальный цех.
• Снижение затрат на хранение и ремонт: запасные модули легче и дешевле.

Что требует: качество сопряжения модулей, точность сборки, высокая жёсткость элементов — иначе возникают усадка, смещение, облоя.

2. Продвинутое охлаждение (в том числе conformal cooling)

Проблема: при неравномерном охлаждении поверхность детали может меняться, возникают напряжения, искажения.

Решения:

• Встроенные каналы охлаждения, которые повторяют формы полостей (conformal cooling) — меньше “мертвых зон”.
• Применение микро-каналов, тонких ребер для отвода тепла.
• Использование материалов с высокой теплопроводностью в областях полости, где охлаждения ключевое.

Трудности: изготовление таких каналов — сложное, требовательное к точности; термообработка, сварка, обработка металла — всё должно быть высокого уровня; обслуживание таких систем более сложно (чистка каналов, контроль потоков).

3. Интеграция датчиков и мониторинга

Форма уже не просто инструмент, а “умный” компонент: температура, давление, деформация — всё может измеряться в режиме реального времени.

Плюсы:

• Быстрая диагностика брака или начала износа.
• Возможность оптимизации режима литья “на лету”.
• Увеличенная надёжность: предупреждение поломок, сокращение брака.

Что нужно учитывать: защита датчиков от агрессивных сред, экстремальных температур; интерфейс данных с ТПА; алгоритмы, которые используют полученные данные (нормы, корректировки).

4. Лёгкие и устойчивые к износу материалы

Традиционные инструментальные стали — всё ещё база. Но появляются покрытия, вставки из твердосплавных сплавов, керамики, а также комбинированные решения, где активная поверхность имеет улучшенные свойства износа.

Например:

• Использование DLC-покрытий или ионов нитрида для зеркал полостей.
• Тонкие вставки из стали с высокими характеристиками сменяемы.
• Комбинация материалов — сталь + вставка из твёрдосплавного сплава в зоне контакта «слива».

5. Компактные формы и ресурсоэффективность

Меньший объём металла, оптимизированная геометрия корпуса формы, уменьшение мёртвого пространства — всё это снижает массу формы, ускоряет её изготовление и уменьшает стоимость материала, а также уменьшает тепловую инерцию (лёгкую форму быстрее прогреть/охладить).

Практика: что работает, а что — подводные камни

Инженерный оптимизм — замечательно, но без практики много нововведений остаются “на чертежах”. Вот что показывают реальные кейсы:
Кейс 1: производитель корпусов для электроники внедрил conformal охлаждение в форме с тонкостенными стенками (0,8-1,2 мм). Результат: снижение деформации на 40-50%, прирост скорости охлаждения на 25%. Но — сложность чистки каналов через 2 года и рост затрат на обслуживание.

Кейс 2: модульная форма, где заменялись вставки, позволила клиенту быстро перейти между сериями изделий. Но была проблема: при частой смене модулей зазоры между вставкой и базой привели к лёгким течам расплава и облоям — пришлось усилить базу, улучшить фиксацию.

Кейс 3: формы с датчиками: на одном заводе внедрили датчики температуры в ключевых областях формы, и заметили, что в ночную смену охлаждение проседает из-за низкой мощности фреоновой циркуляции. Исправили систему охлаждения — повысилась стабильность, но выросло потребление энергии. Клиент должен оценивать, что важнее: экономия брака или затрат на эксплуатацию.

Как выбрать конструкцию пресс-формы, подходящую именно вам

Каждый новый проект уникален, и “новые конструкции” не всесильны — важно понимать, какие решения принесут пользу именно вашему изделию и вашему производству.

Вот вопросы, которые стоит задать себе и своему инженерному партнёру:

1. Какие допуски и свойства поверхности важны?
   Даже если деталь простая, специфичная геометрия может потребовать повышенной точности.
2. Каков объём производства и предполагаемые партии?
   Для мелких партий дорого делать сложную форму, оборудование дороговато, обслуживание съест часть выгоды.
3. Как часто будет требоваться смена дизайна или модификация?
   Если часто — модульность или переналадка легче, чем изготовление новой формы под каждую версию.
4. Какие ресурсы на обслуживание и ремонт доступны?
   Если подрядчик умеет обслуживать сложные охлаждения или датчики, это значит меньший риск неприятных сюрпризов.
5. Экономика через весь жизненный цикл, не только через стоимость изготовления.
   Стоимость формы + её ресурс + стоимость простоя + затраты на исправление брака + энергозатраты на обслуживание = реальная цена.

Направления, в которых стоит двигаться

• Интеграция новых технологий как постоянная инвестиция. Даже если на проекте не используется conformal cooling или датчики — нужно понимать, что эти технологии становятся всё более стандартными.
• Инженерное партнерство между заказчиком и производителем формы — ключ к успеху. Заказчик лучше знает требования к изделию, производитель пресс-форм — знает ограничения формы, металла, технологии — вместе достигается оптимум.
• Баланс инноваций и надёжности. Нововведения могут принести большое преимущество, но они часто обладают повышенным риском: сложность в изготовлении, обслуживании, изношенность, стоимость.
• Экологический и ресурсный подход становится всё менее “дополнительной опцией” и всё больше — обязательным компонентом стратегии: меньше металла, меньше отходов, возможность ремонта, вторичного использования, переработки.
