Модернизация производственных площадей: требования к металлоконструкциям и фундаментам для тяжелого машиностроительного оборудования
Подписаться на разделНовый станок часто кажется локальной задачей: освободить место, подвести коммуникации, подготовить основание и выполнить монтаж. Но после установки оборудования меняется не только планировка цеха. На перекрытия, колонны, подкрановые конструкции и грунт начинают действовать нагрузки, которых раньше могло не быть. Добавляются вибрация, ударные воздействия, переменные усилия от механизмов и новые требования к точности установки.
Поэтому модернизацию производственной площадки нельзя сводить к проверке того, выдержит ли пол массу оборудования. Необходимо установить, как новая нагрузка передается через все элементы системы и что произойдет с конструкциями в процессе длительной эксплуатации.
Сначала формируют фактическую расчетную схему здания и определяют состояние существующих конструкций. Для этого сопоставляют проектную документацию с тем, что находится в цехе сейчас. Проверяют колонны, балки, перекрытия, фундаменты, узлы соединений и участки, где уже выполнялись реконструкции.
Особое значение имеет история эксплуатации. Изменение расположения оборудования, устройство дополнительных проемов, демонтаж отдельных элементов, установка новых крановых путей или увеличение грузоподъемности мостового крана способны изменить первоначальную работу здания.
Последний пункт часто недооценивают. Если цех неоднократно перестраивался, проектные чертежи могут уже не отражать реальную расчетную схему. Поэтому перед разработкой решений обследуют существующие конструкции, уточняют фактические сечения и состояние стали, проверяют узлы соединений и только после этого определяют, какие элементы можно сохранить, а какие придется усилить или заменить. При подготовке проектных решений исходные данные по материалам и конструктивным элементам можно дополнительно сверять с информацией на rockwell-steel.ru, а их применение уже обосновывать расчетом и требованиями проекта.
Характер нагрузки не менее важен, чем ее величина. Одинаковая по массе машина и неподвижная конструкция передают усилия на основание совершенно по-разному. Для оборудования с выраженной динамикой необходимо учитывать частоту воздействия, амплитуду колебаний, характер работы привода и возможные резонансные явления.
Еще один источник ошибок — неравномерное распределение усилий. Тяжелый станок может передавать нагрузку через несколько опорных точек, поэтому локальное давление на фундамент или плиту окажется значительно выше средней величины, полученной простым делением массы на площадь.
Если оборудование устанавливается в действующем цехе, нагрузка редко остается только на фундаменте. В зависимости от схемы здания она может передаваться на колонны, балки, перекрытия или другие несущие элементы.
Сама по себе большая масса оборудования еще не означает, что потребуется усиление. Решение принимают после проверки прочности, устойчивости и деформативности конструкций с учетом нового сочетания нагрузок.
Особое внимание уделяют элементам, работающим на сжатие. Увеличение усилия может быть допустимым с точки зрения прочности материала, но недостаточным с точки зрения устойчивости. Аналогичная ситуация возникает с длинными балками: запас по прочности еще не означает, что прогиб останется в приемлемых пределах.
При усилении важно проверить не только новый элемент, но и место его присоединения к существующей конструкции. Если дополнительная балка передает усилие через несколько болтов или сварной шов, слабым звеном может оказаться не сама балка, а соединение либо участок старого элемента вокруг него.
Последовательность проверки обычно выглядит так:
Поэтому при проектировании учитывают геометрию фундамента, характеристики грунта, глубину заложения, расположение соседних конструкций и коммуникаций. Для оборудования с интенсивной вибрацией отдельно оценивают динамическую работу системы «машина — фундамент — основание».
Слабое место реконструкции часто обнаруживается не в самом бетоне, а в основании под ним. Если грунт неоднороден или его характеристики определены приблизительно, расчетная несущая способность фундамента может заметно отличаться от фактической.
Есть и чисто конструктивные вопросы: расположение анкерных болтов, толщина фундаментной плиты, армирование, технологические зазоры, закладные детали и возможность доступа к ним во время монтажа. Ошибка в одном из этих элементов способна привести к переделке уже после доставки оборудования.
Вибрация — одна из главных причин, по которой фундамент для тяжелого оборудования нельзя рассчитывать только по статической нагрузке. Периодические усилия передаются на бетон, грунт и соседние строительные конструкции. Если частота внешнего воздействия оказывается близкой к собственной частоте системы, амплитуда колебаний может увеличиваться.
Последствия зависят от конкретной машины и конструкции. Это могут быть расшатывание креплений, появление трещин, нарушение точности обработки, повышенный износ оборудования и передача вибрации на соседние рабочие места.
Поэтому для оборудования с выраженными динамическими воздействиями проверяют не только прочность фундамента, но и его жесткость, массу, собственные частоты и ожидаемые амплитуды колебаний. При необходимости предусматривают конструктивные решения, снижающие передачу вибрации.
К типичным ошибкам относятся:
Последняя ошибка особенно характерна для реконструкции. Усиление должно изменять работу конструкции предсказуемым образом. Если дополнительный элемент установлен без анализа последовательности монтажа и передачи усилий, расчетная схема после усиления может отличаться от ожидаемой.
В рабочую последовательность целесообразно включить обследование, инженерные изыскания, сбор характеристик оборудования, расчет существующих конструкций, разработку решений по усилению и проверку условий монтажа. Отдельно согласуют последовательность работ, особенно если производство продолжается во время реконструкции.
Для тяжелого оборудования полезно заранее определить не только конечное положение станка, но и маршрут его доставки, точки приложения монтажных нагрузок и места работы грузоподъемной техники. Иногда конструкция выдерживает эксплуатационную нагрузку, но не рассчитана на усилия, возникающие при перемещении оборудования внутри цеха.
Наконец, расчетная модель должна соответствовать реальному режиму эксплуатации. Если после модернизации изменится производственная программа, увеличится масса обрабатываемых заготовок или появится новое оборудование рядом, исходные решения могут потребовать дополнительной проверки.
Грамотно выполненное обследование позволяет не усиливать конструкции вслепую, а определить конкретные элементы, которые действительно требуют вмешательства. Расчет фундамента, в свою очередь, должен учитывать не только несущую способность бетона, но и работу основания, устойчивость оборудования и динамические воздействия.
Такой подход особенно важен при реконструкции действующих цехов: чем тяжелее оборудование и сложнее существующая конструктивная схема, тем дороже обходится ошибка, обнаруженная уже после монтажа. Поэтому надежность будущей производственной площадки закладывается прежде всего на этапе сбора исходных данных, обследования и расчета, а не после появления первых проблем в эксплуатации.
Поэтому модернизацию производственной площадки нельзя сводить к проверке того, выдержит ли пол массу оборудования. Необходимо установить, как новая нагрузка передается через все элементы системы и что произойдет с конструкциями в процессе длительной эксплуатации.
С чего начинается расчет при модернизации цеха
Первый вопрос обычно звучит просто: можно ли поставить новое оборудование на существующее место? Ответ на него нельзя получить только по паспортной массе станка.Сначала формируют фактическую расчетную схему здания и определяют состояние существующих конструкций. Для этого сопоставляют проектную документацию с тем, что находится в цехе сейчас. Проверяют колонны, балки, перекрытия, фундаменты, узлы соединений и участки, где уже выполнялись реконструкции.
Особое значение имеет история эксплуатации. Изменение расположения оборудования, устройство дополнительных проемов, демонтаж отдельных элементов, установка новых крановых путей или увеличение грузоподъемности мостового крана способны изменить первоначальную работу здания.
Последний пункт часто недооценивают. Если цех неоднократно перестраивался, проектные чертежи могут уже не отражать реальную расчетную схему. Поэтому перед разработкой решений обследуют существующие конструкции, уточняют фактические сечения и состояние стали, проверяют узлы соединений и только после этого определяют, какие элементы можно сохранить, а какие придется усилить или заменить. При подготовке проектных решений исходные данные по материалам и конструктивным элементам можно дополнительно сверять с информацией на rockwell-steel.ru, а их применение уже обосновывать расчетом и требованиями проекта.
Какие нагрузки нужно учитывать
Для тяжелого оборудования недостаточно определить только вертикальную нагрузку от собственного веса. Расчет должен учитывать весь набор воздействий, возникающих при работе машины.- постоянную нагрузку от массы оборудования и его стационарных элементов;
- временные нагрузки от заготовок, оснастки и обслуживающего персонала;
- динамические воздействия от вращающихся, возвратно-поступательных и ударных механизмов;
- горизонтальные усилия при разгоне, торможении и перемещении рабочих органов;
- нагрузки от грузоподъемных механизмов и перемещения грузов в зоне оборудования;
- воздействия, возникающие при аварийных или переходных режимах работы, если они предусмотрены условиями эксплуатации.
Характер нагрузки не менее важен, чем ее величина. Одинаковая по массе машина и неподвижная конструкция передают усилия на основание совершенно по-разному. Для оборудования с выраженной динамикой необходимо учитывать частоту воздействия, амплитуду колебаний, характер работы привода и возможные резонансные явления.
Еще один источник ошибок — неравномерное распределение усилий. Тяжелый станок может передавать нагрузку через несколько опорных точек, поэтому локальное давление на фундамент или плиту окажется значительно выше средней величины, полученной простым делением массы на площадь.
Когда существующие металлоконструкции требуют усиления

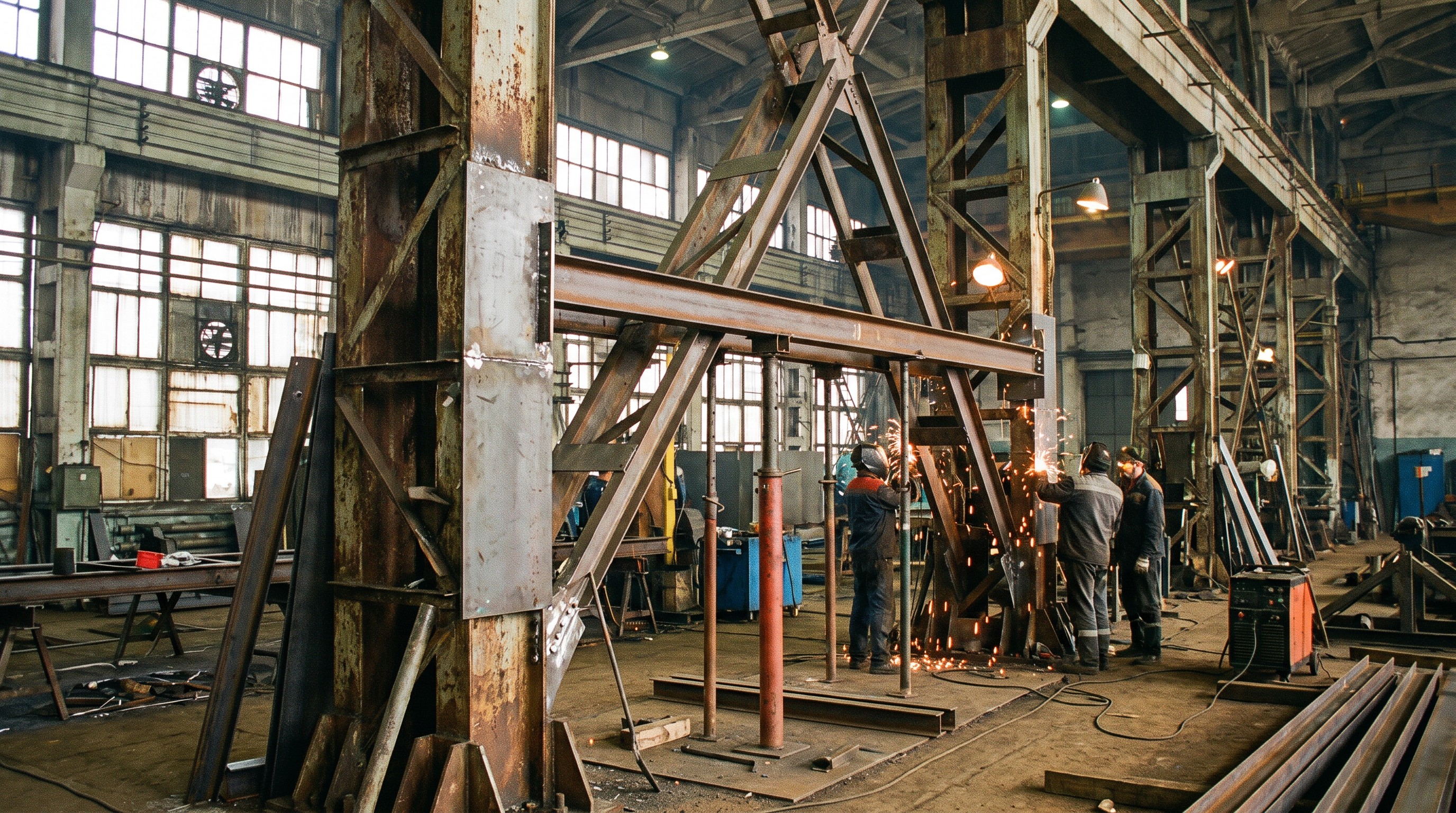

Если оборудование устанавливается в действующем цехе, нагрузка редко остается только на фундаменте. В зависимости от схемы здания она может передаваться на колонны, балки, перекрытия или другие несущие элементы.
Сама по себе большая масса оборудования еще не означает, что потребуется усиление. Решение принимают после проверки прочности, устойчивости и деформативности конструкций с учетом нового сочетания нагрузок.
Особое внимание уделяют элементам, работающим на сжатие. Увеличение усилия может быть допустимым с точки зрения прочности материала, но недостаточным с точки зрения устойчивости. Аналогичная ситуация возникает с длинными балками: запас по прочности еще не означает, что прогиб останется в приемлемых пределах.

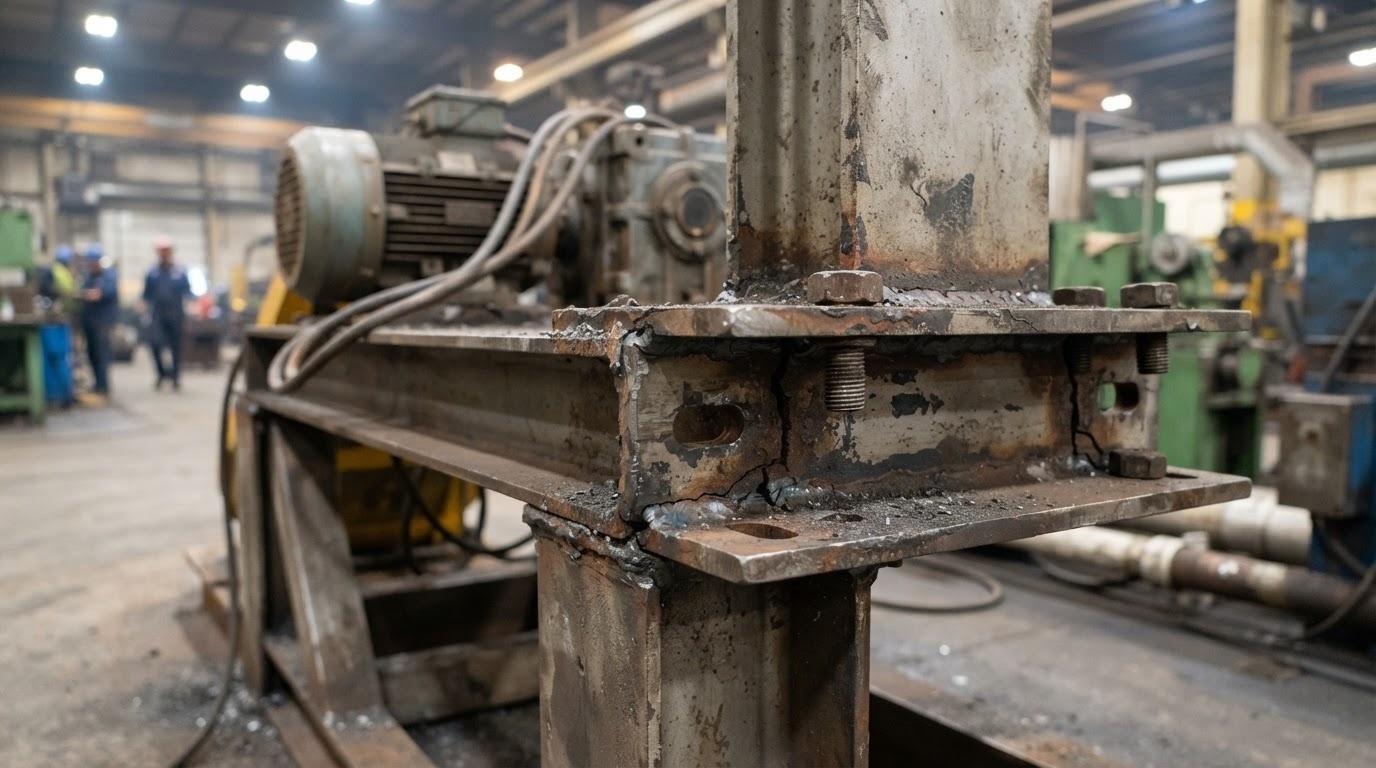

При усилении важно проверить не только новый элемент, но и место его присоединения к существующей конструкции. Если дополнительная балка передает усилие через несколько болтов или сварной шов, слабым звеном может оказаться не сама балка, а соединение либо участок старого элемента вокруг него.
Последовательность проверки обычно выглядит так:
- определить фактические нагрузки от здания и нового оборудования;
- построить расчетную схему существующих конструкций с учетом выявленных изменений;
- проверить прочность, устойчивость и деформации основных элементов;
- определить зоны недостаточной несущей способности;
- разработать усиление и повторно проверить всю систему после его включения в работу.
Фундамент под тяжелое оборудование: масса — не единственный критерий
Фундамент станка работает не как обычная опора здания. Его задача — не только воспринимать вес оборудования, но и обеспечивать устойчивость машины, ограничивать перемещения и передавать динамические воздействия в основание без недопустимых деформаций.Поэтому при проектировании учитывают геометрию фундамента, характеристики грунта, глубину заложения, расположение соседних конструкций и коммуникаций. Для оборудования с интенсивной вибрацией отдельно оценивают динамическую работу системы «машина — фундамент — основание».
Слабое место реконструкции часто обнаруживается не в самом бетоне, а в основании под ним. Если грунт неоднороден или его характеристики определены приблизительно, расчетная несущая способность фундамента может заметно отличаться от фактической.
Есть и чисто конструктивные вопросы: расположение анкерных болтов, толщина фундаментной плиты, армирование, технологические зазоры, закладные детали и возможность доступа к ним во время монтажа. Ошибка в одном из этих элементов способна привести к переделке уже после доставки оборудования.
Что происходит с конструкциями из-за вибрации
Вибрация — одна из главных причин, по которой фундамент для тяжелого оборудования нельзя рассчитывать только по статической нагрузке. Периодические усилия передаются на бетон, грунт и соседние строительные конструкции. Если частота внешнего воздействия оказывается близкой к собственной частоте системы, амплитуда колебаний может увеличиваться.
Последствия зависят от конкретной машины и конструкции. Это могут быть расшатывание креплений, появление трещин, нарушение точности обработки, повышенный износ оборудования и передача вибрации на соседние рабочие места.
Поэтому для оборудования с выраженными динамическими воздействиями проверяют не только прочность фундамента, но и его жесткость, массу, собственные частоты и ожидаемые амплитуды колебаний. При необходимости предусматривают конструктивные решения, снижающие передачу вибрации.
Какие ошибки чаще всего усложняют реконструкцию
Большинство проблем возникает не из-за отсутствия сложных расчетных методов, а из-за неполных исходных данных. Наиболее распространенный сценарий — проект начинают с паспортных характеристик оборудования, не проверив фактическое состояние здания.К типичным ошибкам относятся:
- оценка основания только по массе станка без учета динамических воздействий;
- использование старой проектной документации без обследования существующих конструкций;
- проверка отдельной балки или колонны без анализа всей схемы передачи нагрузки;
- игнорирование состояния сварных и болтовых соединений;
- отсутствие данных о грунтах при проектировании нового фундамента;
- перенос оборудования без проверки влияния на соседние конструкции и коммуникации;
- попытка компенсировать недостаточную несущую способность простым увеличением толщины отдельных элементов.
Последняя ошибка особенно характерна для реконструкции. Усиление должно изменять работу конструкции предсказуемым образом. Если дополнительный элемент установлен без анализа последовательности монтажа и передачи усилий, расчетная схема после усиления может отличаться от ожидаемой.
Как выстроить модернизацию без переделок
Рациональная реконструкция начинается не с изготовления металла или демонтажа пола, а с формирования исходных данных. Чем точнее определены условия эксплуатации и состояние существующего здания, тем меньше неопределенности остается на следующих этапах.В рабочую последовательность целесообразно включить обследование, инженерные изыскания, сбор характеристик оборудования, расчет существующих конструкций, разработку решений по усилению и проверку условий монтажа. Отдельно согласуют последовательность работ, особенно если производство продолжается во время реконструкции.
Для тяжелого оборудования полезно заранее определить не только конечное положение станка, но и маршрут его доставки, точки приложения монтажных нагрузок и места работы грузоподъемной техники. Иногда конструкция выдерживает эксплуатационную нагрузку, но не рассчитана на усилия, возникающие при перемещении оборудования внутри цеха.
Наконец, расчетная модель должна соответствовать реальному режиму эксплуатации. Если после модернизации изменится производственная программа, увеличится масса обрабатываемых заготовок или появится новое оборудование рядом, исходные решения могут потребовать дополнительной проверки.
Заключение
Модернизация производственной площадки под тяжелое машиностроительное оборудование — это задача комплексной оценки, где фундамент, металлоконструкции, грунт и само оборудование рассматриваются как единая система. Масса станка дает только начальную информацию. Для окончательного решения необходимо понимать характер нагрузок, их передачу через конструкции, влияние вибрации и фактическое состояние существующего здания.Грамотно выполненное обследование позволяет не усиливать конструкции вслепую, а определить конкретные элементы, которые действительно требуют вмешательства. Расчет фундамента, в свою очередь, должен учитывать не только несущую способность бетона, но и работу основания, устойчивость оборудования и динамические воздействия.
Такой подход особенно важен при реконструкции действующих цехов: чем тяжелее оборудование и сложнее существующая конструктивная схема, тем дороже обходится ошибка, обнаруженная уже после монтажа. Поэтому надежность будущей производственной площадки закладывается прежде всего на этапе сбора исходных данных, обследования и расчета, а не после появления первых проблем в эксплуатации.
