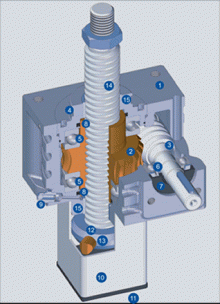

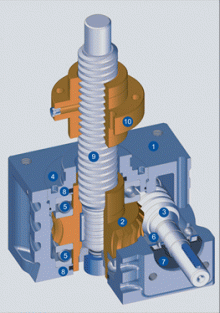

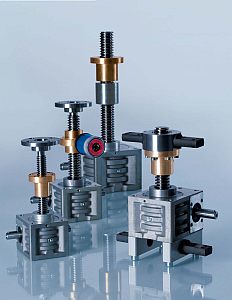

Механические винтовые системы подъёма являются наиболее распространенными для решения автоматизации технологических процессов производства. Это может быть как простой подъёмный стол на сварочном посту, так и станок для автоматизированной сварки, или силовая установка для подъёма сцен или подиумов. Любое производство, где требуется манипуляция габаритными и тяжелыми деталями и заготовками для обработки. Существует градуировка размеров винтовых подъёмных домкратов в зависимости от рабочих нагрузок, классификация происходит именно по номинальной нагрузочной способности, собственно, самого домкрата. Минимальный типоразмер из стандартного ряда имеет номинальную нагрузку - 2 кН (200 кг), максимальный стандартный размер - 100 кН (10 тонн). При необходимости домкрат может быть изготовлен с характеристикой и 150 кН (15 тонн). Винтовые домкраты могут использоваться как по одному так и в системе, состоящей из 2, 4, и даже 6 и более домкратов, это уже зависит от конструктивных особенностей конкретного решения механизации технологического процесса. Также домкраты классифицируются по способу перемещения - домкраты с поворотным винтом и ходовой гайкой или с ходовым винтом, в этом случае гайка интегрирована в червячное колесо, ведомое червяком и двигателем. Винтовой подъемный домкрат в основном состоит из собственно трапецеидального винта и гайки, червячного редуктора и электродвигателя, но также может приводиться и вручную. Как видите такая система относительно проста, что уменьшает затраты на ее техобслуживание и повышает надежность. Также могут применяться различные системы защит, например концевые выключатели, защита от поворота и выкручивания винта. Также имеются различные элементы для соединения электродвигателя с валом редуктора, будь то упругая муфта, карданное соединение, удлиненный вал-трансмиссия и т.д. Также винтовые домкраты могут оснащаться дублирующим ручным приводом - маховиком.
Винтовые механические домкраты имеют множество плюсов по сравнению с гидравлическими системами перемещения и позиционирования.
