Модернизация гидроблоков ГБПЭ "Белгидромаш" для коммунальной и дорожной техники с новыми коробками передач

Гомельский завод «Белгидромаш» осуществил модернизацию конструкции гидроблоков ГБПЭ с дистанционным электромагнитным управлением. Целью данной модернизации была адаптация имеющихся конструкций гидроблоков ГБПЭ–01.Г24 к новым, более мощным коробкам перемены передач (КПП), устанавливаемым в настоящее время на базовые шасси грузовых автомобилей КАМАЗ–65115, «SHACMAN» и др. Шасси этих автомобилей используются в качестве носителей навесного гидрофицированного оборудования коммунального и дорожно–строительного назначения (коробка передач автомобиля в этом случае работает также в качестве коробки отбора мощности для привода гидронасоса, питающего гидравлическую систему).

Новая, усовершенствованная конструкция гидроблока ГБПЭ получила обозначение ГБПЭ 15–01.Г24. Конструкторам гомельского ОДО «Белгидромаш» удалось добиться значительного увеличения пропускной способности этого гидроблока: номинальный расход рабочей жидкости на входе в данный гидроаппарат увеличился на 25%, максимальный расход – увеличился на 20%, максимальный расход в гидролиниях потребителей увеличился на 27% по сравнению с исходной, ранее производившейся конструкцией. Этот фактор позволил существенно уменьшить гидродинамические потери и нагрев гидросистемы, увеличить общую мощность рабочих (исполнительных) органов и, как следствие, увеличить КПД гидропривода в целом.
Гидравлический блок управления ГБПЭ 15–01.Г24 (гидроблок) предназначен для управления рабочим оборудованием гидравлической системы разбрасывателя песчано–солевой смеси (песко-солеразбрасывателя). Помимо этого, гидроблоки типа ГБПЭ могут применяться в гидросистемах комбинированных дорожных машин (КДМ), снегоуборщиков, асфальтоукладчиков и в другой коммунальной, дорожно-строительной и специальной технике.

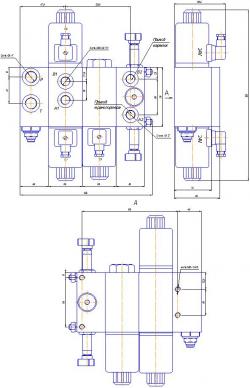

Гидроблоки ГБПЭ 15–01.Г24, разработанные и производимые гомельским ОДО «Белгидромаш», собираются из четырёх основных секций. Это:
– распределительная трёхпозиционная секция с тремя рабочими фиксированными положениями золотника («Подъём», «Нейтраль», «Плавающее»);
– предохранительно–разгрузочная секция, в которой имеется гидравлический клапан, регулируемый по давлению, а также гидролиния, обеспечивающая разгрузку гидросистемы от давления, когда рабочие (исполнительные) органы – гидромотор, гидроцилиндры – отключены;
– секция регуляторов расхода, обеспечивающая регулируемую подачу рабочей жидкости одновременно в два рабочих органа пескоразбрасывателя (гидролиния «А2» – привод транспортёра, подающего песчано–солевую смесь; гидролиния «В2» – гидромотор привода разбрасывающих тарелок). Регулирование потоков рабочей жидкости осуществляется независимо от скачков давления в гидравлической системе, возникающих при рабочих нагрузках, чем обеспечивается постоянство режимов работы исполнительных (рабочих) органов машины;
– секция включения регуляторов расхода в работу.
Основные технические параметры гидроблоков ГБПЭ 15–01.Г24:
– условный проход: 15 мм;
– давление на входе, МПа: Pном = 20 МПа (200 кгс/см2), Pmax = 25 МПа (250 кгс/см2);
– расход рабочей жидкости на входе: Qном = 100 л/мин, Qmax = 120 л/мин;
– максимальный расход в гидролиниях потребителей: 80 л/мин;
– напряжение: U = 24 В.

В качестве рабочей жидкости следует применять минеральные масла кинематической вязкостью от 10 до 400 мм2/с (сСт).
Температура окружающей среды при эксплуатации гидроблоков ГБПЭ 15–01.Г24:
от –400C до +450С.
Рекомендуемые марки масел:
– зимой: ВМГЗ ТУ 38.101479; АУ ОСТ 38.01.412;
– летом:И-30А ГОСТ20799;МГЕ-46В ТУ38.001 347.
Эксплуатацию гидроблоков типа ГБПЭ следует производить в строгом соответствии с ГОСТ 12.2.040, ГОСТ 12.2.086.
Перед разборкой гидросистемы необходимо отключить все энергоисточники и принять меры против случайного их включения.
При обнаружении течи или каких-либо отклонений от нормальной работы следует немедленно отключить гидросистему от энергопитания.


Разместил: Ковалёв Ф.Г.
Источник: Собственная информация
Учетная запись: Белгидромаш
Дата: 04.12.19
