Устройство дизельной электростанции: двигатель и генератор
Подписаться на разделПроизводственный объект без централизованного электроснабжения или с нестабильной сетью встречается в машиностроении чаще, чем кажется. Когда счёт идёт на часы простоя, а каждый остановленный станок обходится дороже суточной аренды генератора, специалисты предприятий задаются одним вопросом: как работает ДЭС и что в её конструкции обеспечивает надёжность именно тогда, когда она нужна.
При выборе резервного источника питания для промышленного предприятия технические специалисты сравнивают не только мощность в кВт, но и конструктивные особенности каждого узла. Разобраться в характеристиках оборудования и сравнить конфигурации помогут дизельные генераторы в специализированных каталогах - там оборудование систематизировано по типам исполнения, мощностям и производителям. В этой статье разберём устройство ДЭС детально: от принципа работы ДВС до логики систем автоматики.
В базовой конструкции ДЭС выделяют следующие узлы: двигатель внутреннего сгорания (ДВС), генераторная часть (альтернатор), топливная система, система охлаждения, система смазки, система запуска, выхлопная система и блок управления. Все они смонтированы на общей металлической раме - это жёсткое основание, которое поглощает вибрации и удерживает геометрию агрегата при длительной работе в составе технологического комплекса.
Рама несёт на себе больше, чем просто вес агрегата. Для стационарных установок её крепят к фундаменту через виброизоляторы, чтобы вибрация двигателя не передавалась на несущие конструкции здания. Для передвижных агрегатов рама выполняется с проушинами для подъёма и транспортировки. Жёсткость рамы напрямую влияет на долговечность узлов крепления двигателя и альтернатора.
Двигатель и альтернатор соединяют через упругую муфту или напрямую через вал. Упругая муфта снижает ударные нагрузки при запуске и компенсирует небольшое несоосие. Прямая стыковка требует точной центровки при монтаже - отклонение от соосности на долю миллиметра приводит к повышенным нагрузкам на подшипники и ускоренному износу обеих машин.
Дизель-генераторы разных производителей устроены принципиально одинаково, но отличаются компоновкой, материалами и системами контроля. Продукция ведущих производителей двигателей (Cummins, Mitsubishi и других марок) представляет широкий диапазон мощностей и исполнений - это влияет на доступность запасных частей, сложность ремонта и стоимость сервисного обслуживания в процессе эксплуатации на машиностроительном предприятии.
Все узлы могут быть размещены в открытом исполнении (на раме без защитного кожуха), в шумозащитном кожухе или в утеплённом контейнере. Выбор исполнения определяет условия применения: уличная установка или закрытое помещение, климатическая зона объекта, требования к уровню шума и условия доступа для технического обслуживания. Специальных исполнений для взрывоопасных зон или морского климата требуют отдельных технических решений при проектировании.
В любой дизельной электростанции двигатель задаёт характеристики всего агрегата. Он преобразует химическую энергию топлива в механическую, которую затем использует альтернатор для выработки электроэнергии. От характеристик ДВС зависят мощность установки, расход топлива, ресурс до капитального ремонта и допустимые условия работы агрегата.
В ДЭС применяют дизельные двигатели с жидкостным или воздушным охлаждением. Дизельный цикл основан на самовоспламенении топлива от сжатия: поршень сжимает воздух в цилиндре до высокого давления (степень сжатия 16-22), температура поднимается выше точки воспламенения солярки, после чего форсунка впрыскивает топливо и оно сгорает. Продукты сгорания расширяются и толкают поршень вниз - это рабочий ход, создающий крутящий момент на коленчатом валу.
Через шатун усилие от поршня передаётся на коленчатый вал. Коленвал преобразует возвратно-поступательное движение поршней в равномерное вращение, передавая его на альтернатор. Для поддержания стабильной частоты вращения при изменении нагрузки в конструкцию двигателя включён регулятор подачи топлива - механический или электронный. Электронный регулятор точнее и быстрее реагирует на скачки нагрузки, что особенно важно для защиты чувствительного производственного оборудования.
Цилиндры двигателя расположены в ряд или V-образно. Рядные схемы проще в обслуживании и дешевле при ремонте. V-образные более компактны при той же мощности и применяются в агрегатах от 200-300 кВт и выше. На мощных ДЭС применяют турбонаддув: выхлопные газы раскручивают турбину, которая нагнетает воздух в цилиндры под давлением, повышая мощность двигателя без увеличения его физических размеров и массы.
Выхлопная система выводит отработанные газы за пределы помещения. Глушители снижают уровень шума на выхлопе и обязательны при эксплуатации в закрытых помещениях и кожуховых исполнениях. Температура выхлопных газов на выходе из двигателя достигает 400-600 градусов, поэтому выхлопной тракт требует термоизоляции в местах прохода через конструкции здания.
Правила технического обслуживания ДВС жёстко регламентированы производителем: замена масла и масляных фильтров, замена топливных фильтров, проверка ремней и натяжителей, контроль охлаждающей жидкости по регламентным интервалам в моточасах. Нарушение регламента ускоряет износ цилиндров и клапанов, снижает компрессию и сокращает срок службы агрегата до первого капитального ремонта.
Принцип действия основан на законе электромагнитной индукции. Когда ротор вращается внутри статора, его магнитное поле пересекает витки обмоток статора и наводит в обмотках электродвижущую силу. Переменный ток снимается с обмоток статора и подаётся на нагрузку потребителя. Качество тока на выходе напрямую зависит от равномерности вращения ротора и стабильности магнитного поля возбуждения.
Для поддержания стабильного напряжения применяют автоматические регуляторы напряжения (АРН). Они отслеживают параметры тока на выходе и корректируют ток в обмотке возбуждения ротора. Без регулятора напряжение будет «плавать» при изменении нагрузки, что критично для производственного оборудования с жёсткими требованиями к качеству электропитания.
Синхронные генераторы применяются в подавляющем большинстве стационарных и передвижных ДЭС: они выдают ток с постоянной частотой 50 Гц при строго заданной скорости вращения двигателя. Асинхронные генераторы проще по конструкции и дешевле, но хуже удерживают параметры тока под переменной нагрузкой и не поддерживают параллельную работу нескольких агрегатов.
Мощность альтернатора указывается в кВА (полная) и в кВт (активная). Для большинства промышленных нагрузок важен показатель в кВт - именно столько реальной работы выдаёт агрегат. Разница между кВА и кВт определяется коэффициентом мощности (косинусом угла нагрузки): для промышленных потребителей он составляет 0,8. При выборе агрегата расчёт ведут по активной мощности с учётом реального коэффициента нагрузки предприятия.
На надёжность альтернатора влияют класс изоляции обмоток (стандартный класс H выдерживает нагрев до 180 градусов), степень защиты корпуса (IP23 для закрытых помещений, IP44 и выше для более суровых условий) и точность балансировки ротора. Дисбаланс ротора создаёт вибрацию, которая ускоряет износ подшипников и передаётся на двигатель через общую раму. Синхронные модели в большинстве случаев предпочтительнее для промышленных объектов с непостоянной нагрузкой.
Топливная система обеспечивает подачу дизельного топлива от бака к форсункам цилиндров в нужном количестве и под нужным давлением. От её исправности зависит стабильность работы двигателя и защита прецизионных узлов от загрязнённого топлива, воздушных пробок и перепадов давления в системе подачи.
Типовая схема включает бак с уровнемером, фильтры грубой и тонкой очистки, подкачивающий насос, насос высокого давления (или систему Common Rail), форсунки и трубопроводы обратного слива. Каждый элемент выполняет свою функцию в цепочке подачи топлива к камере сгорания. Отказ любого звена приводит к нестабильной работе или остановке двигателя.
Баки у стационарных ДЭС рассчитаны на 8-12 часов автономной работы при номинальной нагрузке. Для объектов с требованием непрерывного энергоснабжения монтируют выносные баки большего объёма с автоматической подкачкой в суточный бак агрегата. Уровень топлива отслеживается датчиком и выводится на панель управления - при достижении аварийного минимума контроллер генерирует предупреждение и при необходимости останавливает агрегат.
Фильтрация в топливной системе критична. Частицы загрязнений крупнее 5-10 микрон разрушают прецизионные пары насоса высокого давления и форсунок - стоимость их ремонта несопоставимо выше стоимости комплекта фильтров. Фильтр-сепаратор удаляет воду из топлива, что особенно важно при эксплуатации на объектах с перепадами температур, когда конденсат накапливается в баке в период простоя агрегата.
На современных двигателях применяют систему Common Rail: топливо под высоким давлением подаётся в общую рампу, из которой каждая форсунка забирает нужную порцию по сигналу электронного блока управления двигателем. Это обеспечивает точную дозировку топлива в каждый цилиндр, снижает удельный расход и уровень выбросов в сравнении с классическими механическими ТНВД. Электронное управление подачей также ускоряет реакцию двигателя на изменение нагрузки.
Топливные насосы и фильтры - расходные материалы с регламентными сроками замены. Игнорирование замены фильтров ведёт к падению давления в системе, нестабильной работе двигателя и в итоге к дорогостоящему ремонту насосного оборудования. Качество используемого топлива также напрямую влияет на ресурс всех элементов топливной системы - особенно при эксплуатации в условиях с перепадами температур и загрязнённой атмосферой.
Жидкостное охлаждение применяется на всех агрегатах мощностью выше 10-15 кВт. Охлаждающая жидкость циркулирует через рубашку охлаждения двигателя, забирает тепло и отдаёт его радиатору. Радиатор обдувается вентилятором от коленвала или электроприводом. Воздушное охлаждение применяется на маломощных двигателях: поток воздуха обдувает оребрённые цилиндры напрямую. Такая система проще, но хуже держит режим при высоких нагрузках и жарком климате.
Для агрегатов в закрытых помещениях или кожухах критично обеспечить организованный поток воздуха: забор свежего снаружи и выброс нагретого. Недостаточная вентиляция приводит к перегреву, срабатыванию тепловой защиты и остановке агрегата. Расчёт воздухообмена ведут по тепловому балансу двигателя и альтернатора с учётом климатических условий объекта.
Система смазки поддерживает масляную плёнку на всех трущихся парах двигателя. Масляные насосы прокачивают масло через каналы блока цилиндров под давлением. Контроль давления масла - одна из основных защитных функций контроллера: при падении давления ниже минимума агрегат автоматически останавливается. Уровень масла проверяют визуально через щуп или автоматически - датчиком уровня.
Контроллер (панель управления) отображает текущие параметры: напряжение и частоту тока на выходе, нагрузку в кВт, температуру двигателя, давление масла, уровень топлива. Система АВР (автоматический ввод резерва) берёт на себя переключение нагрузки без участия оператора. При пропадании питания от централизованной сети АВР фиксирует провал напряжения, подаёт команду на запуск ДЭС и после выхода агрегата на рабочий режим переключает нагрузку с сети на генератор. После восстановления основного питания АВР выполняет обратное переключение и останавливает ДЭС в режиме холостого хода для охлаждения двигателя.
Время реакции АВР составляет от 3 до 30 секунд в зависимости от модели. Защитные функции контроллера включают автоматическую остановку двигателя при: высокой температуре охлаждающей жидкости, низком давлении масла, превышении числа оборотов, низком уровне топлива. Дистанционный контроль реализуется через модули электронной связи по RS-485, Ethernet или GSM-каналу - это позволяет отслеживать работу ДЭС на удалённых объектах без постоянного присутствия оператора. Агрегаты промышленной энергетики оснащены комплексом датчиков, которые передают данные о текущем состоянии на контроллер в режиме реального времени.
Конструктивное исполнение ДЭС определяет, в каких условиях агрегат может работать, насколько просто его обслуживать и каков уровень шума на объекте. Выбор между открытым исполнением, кожухом и контейнером - одно из первых технических решений при подборе установки для конкретного промышленного объекта.
Открытые агрегаты - базовый вариант. Все узлы смонтированы на раме без дополнительной защиты. Такое исполнение подходит для размещения в капитальных помещениях: машинных залах, отапливаемых цехах, специально оборудованных помещениях с шумоизоляцией и принудительной вентиляцией. Открытые ДЭС дешевле и проще в обслуживании - все узлы доступны напрямую без демонтажа кожуха, что сокращает время регламентных работ.
Агрегаты в шумозащитном кожухе дополнены звукопоглощающим корпусом. Кожух снижает уровень шума с 100-110 дБА (открытое исполнение) до 65-75 дБА на расстоянии 7 метров. Это позволяет использовать агрегат в помещениях с нормируемым уровнем шума или вблизи рабочих мест. Внутри кожуха размещена система принудительной вентиляции для отвода тепла от двигателя и альтернатора в процессе работы.
Контейнерное исполнение - для эксплуатации на открытом воздухе, на стройплощадках в строительстве, буровых и удалённых промышленных объектах. Контейнер обеспечивает защиту от осадков, пыли и экстремальных температур. В утеплённых контейнерных исполнениях дополнительно устанавливают подогреватели для надёжного запуска в сильный мороз. Передвижные установки монтируются на прицепе или колёсном шасси для перемещения по мере необходимости.
Для объектов критической инфраструктуры - больницы, дата-центры, промышленные предприятия непрерывного цикла - надёжность резервного источника питания выходит на первый план. Здесь дизельные ДЭС выигрывают у газовых и бензиновых агрегатов по совокупности параметров: ресурсу двигателя, стабильности запуска в мороз и доступности топлива. Аренда агрегатов на период строительства или реконструкции объекта тоже распространена - контейнерные ДЭС удобны для временного подключения.
Ресурс ДЭС напрямую зависит от соблюдения регламентов обслуживания. Типовые интервалы для большинства марок: замена масла и масляного фильтра каждые 250-500 моточасов, замена топливного фильтра каждые 500-1000 моточасов, проверка антифриза и ремней привода каждые 1000 моточасов. Для резервных агрегатов, которые работают редко, применяют календарный интервал - не реже одного раза в год вне зависимости от наработки.
Запасные части и расходные материалы необходимо подбирать с учётом рекомендаций производителя двигателя. Применение несертифицированных фильтров и масел экономит немного на закупке, но оборачивается ускоренным износом прецизионных узлов: ТНВД, форсунок, подшипников. Для промышленных объектов, где ДЭС работает в режиме постоянного резерва, рекомендуется вести журнал моточасов и фиксировать каждое ТО для планирования следующих работ.
Для машиностроительных и промышленных предприятий особенно важны три параметра: реальная мощность в кВт при нужном косинусе нагрузки, тип исполнения под условия конкретного объекта и наличие системы АВР с нужным временем реакции. Агрегат подбирают не «с запасом на будущее», а под расчётную нагрузку с коэффициентом 1,25 - это обеспечивает экономичный режим работы и достаточный ресурс до первого капитального ремонта. Благодаря сертификатам соответствия ведущих производителей дизель-генераторная продукция отвечает требованиям для промышленного применения.
Производители современных промышленных ДЭС предлагают широкую линейку по мощности и исполнению: агрегаты на базе надёжных дизельных двигателей в открытом, кожуховом и контейнерном исполнениях для объектов любого масштаба. Возможность параллельной работы нескольких агрегатов позволяет наращивать мощность резервной системы электроснабжения поэтапно, без остановки производственного процесса.
При первом подборе резервного источника питания начинают с перечня всех потребителей с их мощностью: выделяют критически важные нагрузки и считают суммарную активную мощность с коэффициентом одновременности. Это и есть исходное ТЗ для подбора ДЭС.
Сервисные организации, специализирующиеся на промышленных ДГУ, подчёркивают: срок эксплуатации агрегата до первого капитального ремонта в первую очередь определяется качеством запасных частей и соблюдением регламентов. Использование оригинальных или сертифицированных фильтров и масел строго по графику производителя - не дополнительная опция, а обязательное условие гарантийного и постгарантийного обслуживания.
Линейка агрегатов охватывает всё: от компактных стационарных моделей для складов до мощных контейнерных ДЭС для предприятий с круглосуточным циклом. Проектирование системы резервного электроснабжения начинается с расчёта реальной нагрузки - отдельно по каждой группе потребителей с учётом пусковых токов электродвигателей, которые на 3-7 раз превышают номинал и определяют необходимую пиковую мощность агрегата.
По мнению Данилы Черных, технического специалиста по расходникам компании Технотория, агрегаты, которые эксплуатируются с оригинальными фильтрами и маслами по заводскому графику, выхаживают до капитального ремонта значительно дольше, чем те, у которых экономили на ТО: разница в реальном сроке службы нередко составляет двукратную величину в пользу правильно обслуживаемых установок.
Коротко
- Дизельная электростанция состоит из двигателя внутреннего сгорания, альтернатора, топливной системы, систем охлаждения и управления - все узлы работают в единой связке и каждый критичен для нормальной работы агрегата.
- Двигатель преобразует химическую энергию дизельного топлива в механическую, альтернатор превращает механическое вращение в переменный ток нужной частоты и напряжения на выходе генератора.
- Тип исполнения (открытое, шумозащитный кожух, контейнер) определяет условия эксплуатации: открытые агрегаты подходят для отапливаемых помещений, контейнерные - для работы на улице круглый год.
- Система АВР запускает ДЭС автоматически при пропадании основного питания и переключает нагрузку на генератор без участия оператора в течение нескольких секунд.
- Ресурс двигателя напрямую зависит от соблюдения регламентов обслуживания: своевременной замены масла, фильтров и охлаждающей жидкости строго по графику производителя.
При выборе резервного источника питания для промышленного предприятия технические специалисты сравнивают не только мощность в кВт, но и конструктивные особенности каждого узла. Разобраться в характеристиках оборудования и сравнить конфигурации помогут дизельные генераторы в специализированных каталогах - там оборудование систематизировано по типам исполнения, мощностям и производителям. В этой статье разберём устройство ДЭС детально: от принципа работы ДВС до логики систем автоматики.
Из чего состоит дизельная электростанция
Дизельная электростанция (ДЭС) объединяет несколько взаимосвязанных систем, каждая из которых решает свою задачу. Убери любой элемент - агрегат либо не запустится, либо выйдет из строя в первые часы работы. Знание этой связки помогает правильно выбрать установку и грамотно организовать техническое обслуживание на протяжении всего срока службы.В базовой конструкции ДЭС выделяют следующие узлы: двигатель внутреннего сгорания (ДВС), генераторная часть (альтернатор), топливная система, система охлаждения, система смазки, система запуска, выхлопная система и блок управления. Все они смонтированы на общей металлической раме - это жёсткое основание, которое поглощает вибрации и удерживает геометрию агрегата при длительной работе в составе технологического комплекса.
Рама несёт на себе больше, чем просто вес агрегата. Для стационарных установок её крепят к фундаменту через виброизоляторы, чтобы вибрация двигателя не передавалась на несущие конструкции здания. Для передвижных агрегатов рама выполняется с проушинами для подъёма и транспортировки. Жёсткость рамы напрямую влияет на долговечность узлов крепления двигателя и альтернатора.
Двигатель и альтернатор соединяют через упругую муфту или напрямую через вал. Упругая муфта снижает ударные нагрузки при запуске и компенсирует небольшое несоосие. Прямая стыковка требует точной центровки при монтаже - отклонение от соосности на долю миллиметра приводит к повышенным нагрузкам на подшипники и ускоренному износу обеих машин.
Дизель-генераторы разных производителей устроены принципиально одинаково, но отличаются компоновкой, материалами и системами контроля. Продукция ведущих производителей двигателей (Cummins, Mitsubishi и других марок) представляет широкий диапазон мощностей и исполнений - это влияет на доступность запасных частей, сложность ремонта и стоимость сервисного обслуживания в процессе эксплуатации на машиностроительном предприятии.
Все узлы могут быть размещены в открытом исполнении (на раме без защитного кожуха), в шумозащитном кожухе или в утеплённом контейнере. Выбор исполнения определяет условия применения: уличная установка или закрытое помещение, климатическая зона объекта, требования к уровню шума и условия доступа для технического обслуживания. Специальных исполнений для взрывоопасных зон или морского климата требуют отдельных технических решений при проектировании.

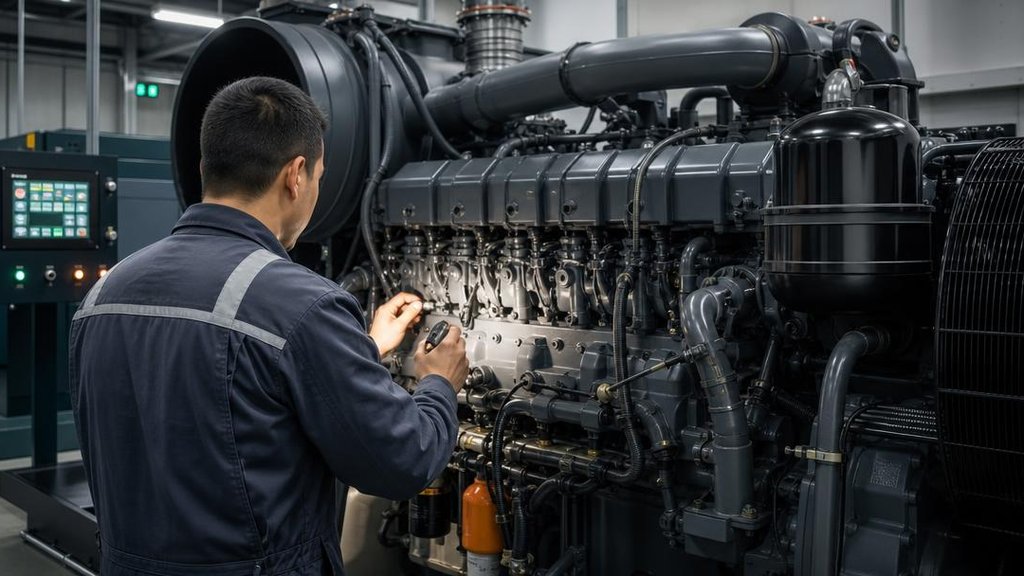

Двигатель внутреннего сгорания в составе ДЭС
В любой дизельной электростанции двигатель задаёт характеристики всего агрегата. Он преобразует химическую энергию топлива в механическую, которую затем использует альтернатор для выработки электроэнергии. От характеристик ДВС зависят мощность установки, расход топлива, ресурс до капитального ремонта и допустимые условия работы агрегата.
В ДЭС применяют дизельные двигатели с жидкостным или воздушным охлаждением. Дизельный цикл основан на самовоспламенении топлива от сжатия: поршень сжимает воздух в цилиндре до высокого давления (степень сжатия 16-22), температура поднимается выше точки воспламенения солярки, после чего форсунка впрыскивает топливо и оно сгорает. Продукты сгорания расширяются и толкают поршень вниз - это рабочий ход, создающий крутящий момент на коленчатом валу.
Через шатун усилие от поршня передаётся на коленчатый вал. Коленвал преобразует возвратно-поступательное движение поршней в равномерное вращение, передавая его на альтернатор. Для поддержания стабильной частоты вращения при изменении нагрузки в конструкцию двигателя включён регулятор подачи топлива - механический или электронный. Электронный регулятор точнее и быстрее реагирует на скачки нагрузки, что особенно важно для защиты чувствительного производственного оборудования.
Цилиндры двигателя расположены в ряд или V-образно. Рядные схемы проще в обслуживании и дешевле при ремонте. V-образные более компактны при той же мощности и применяются в агрегатах от 200-300 кВт и выше. На мощных ДЭС применяют турбонаддув: выхлопные газы раскручивают турбину, которая нагнетает воздух в цилиндры под давлением, повышая мощность двигателя без увеличения его физических размеров и массы.
Выхлопная система выводит отработанные газы за пределы помещения. Глушители снижают уровень шума на выхлопе и обязательны при эксплуатации в закрытых помещениях и кожуховых исполнениях. Температура выхлопных газов на выходе из двигателя достигает 400-600 градусов, поэтому выхлопной тракт требует термоизоляции в местах прохода через конструкции здания.
Правила технического обслуживания ДВС жёстко регламентированы производителем: замена масла и масляных фильтров, замена топливных фильтров, проверка ремней и натяжителей, контроль охлаждающей жидкости по регламентным интервалам в моточасах. Нарушение регламента ускоряет износ цилиндров и клапанов, снижает компрессию и сокращает срок службы агрегата до первого капитального ремонта.
Альтернатор: преобразование механической энергии в ток
Альтернатор преобразует механическое вращение двигателя в переменный электрический ток. По конструкции это синхронная электрическая машина: неподвижная часть (статор) с обмотками и вращающаяся часть (ротор) с обмоткой возбуждения или постоянными магнитами. Вал ротора жёстко соединён с коленчатым валом двигателя и вращается с той же скоростью, что и ДВС.Принцип действия основан на законе электромагнитной индукции. Когда ротор вращается внутри статора, его магнитное поле пересекает витки обмоток статора и наводит в обмотках электродвижущую силу. Переменный ток снимается с обмоток статора и подаётся на нагрузку потребителя. Качество тока на выходе напрямую зависит от равномерности вращения ротора и стабильности магнитного поля возбуждения.
Для поддержания стабильного напряжения применяют автоматические регуляторы напряжения (АРН). Они отслеживают параметры тока на выходе и корректируют ток в обмотке возбуждения ротора. Без регулятора напряжение будет «плавать» при изменении нагрузки, что критично для производственного оборудования с жёсткими требованиями к качеству электропитания.
Синхронные генераторы применяются в подавляющем большинстве стационарных и передвижных ДЭС: они выдают ток с постоянной частотой 50 Гц при строго заданной скорости вращения двигателя. Асинхронные генераторы проще по конструкции и дешевле, но хуже удерживают параметры тока под переменной нагрузкой и не поддерживают параллельную работу нескольких агрегатов.
Мощность альтернатора указывается в кВА (полная) и в кВт (активная). Для большинства промышленных нагрузок важен показатель в кВт - именно столько реальной работы выдаёт агрегат. Разница между кВА и кВт определяется коэффициентом мощности (косинусом угла нагрузки): для промышленных потребителей он составляет 0,8. При выборе агрегата расчёт ведут по активной мощности с учётом реального коэффициента нагрузки предприятия.
На надёжность альтернатора влияют класс изоляции обмоток (стандартный класс H выдерживает нагрев до 180 градусов), степень защиты корпуса (IP23 для закрытых помещений, IP44 и выше для более суровых условий) и точность балансировки ротора. Дисбаланс ротора создаёт вибрацию, которая ускоряет износ подшипников и передаётся на двигатель через общую раму. Синхронные модели в большинстве случаев предпочтительнее для промышленных объектов с непостоянной нагрузкой.
Топливная система дизельного генератора
Топливная система обеспечивает подачу дизельного топлива от бака к форсункам цилиндров в нужном количестве и под нужным давлением. От её исправности зависит стабильность работы двигателя и защита прецизионных узлов от загрязнённого топлива, воздушных пробок и перепадов давления в системе подачи.
Типовая схема включает бак с уровнемером, фильтры грубой и тонкой очистки, подкачивающий насос, насос высокого давления (или систему Common Rail), форсунки и трубопроводы обратного слива. Каждый элемент выполняет свою функцию в цепочке подачи топлива к камере сгорания. Отказ любого звена приводит к нестабильной работе или остановке двигателя.
Баки у стационарных ДЭС рассчитаны на 8-12 часов автономной работы при номинальной нагрузке. Для объектов с требованием непрерывного энергоснабжения монтируют выносные баки большего объёма с автоматической подкачкой в суточный бак агрегата. Уровень топлива отслеживается датчиком и выводится на панель управления - при достижении аварийного минимума контроллер генерирует предупреждение и при необходимости останавливает агрегат.
Фильтрация в топливной системе критична. Частицы загрязнений крупнее 5-10 микрон разрушают прецизионные пары насоса высокого давления и форсунок - стоимость их ремонта несопоставимо выше стоимости комплекта фильтров. Фильтр-сепаратор удаляет воду из топлива, что особенно важно при эксплуатации на объектах с перепадами температур, когда конденсат накапливается в баке в период простоя агрегата.
На современных двигателях применяют систему Common Rail: топливо под высоким давлением подаётся в общую рампу, из которой каждая форсунка забирает нужную порцию по сигналу электронного блока управления двигателем. Это обеспечивает точную дозировку топлива в каждый цилиндр, снижает удельный расход и уровень выбросов в сравнении с классическими механическими ТНВД. Электронное управление подачей также ускоряет реакцию двигателя на изменение нагрузки.

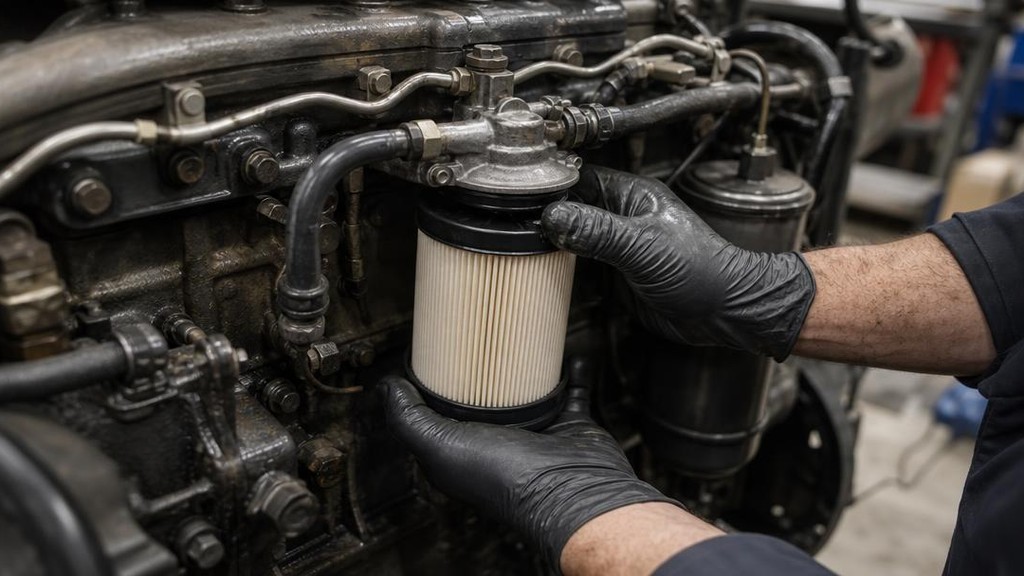

Топливные насосы и фильтры - расходные материалы с регламентными сроками замены. Игнорирование замены фильтров ведёт к падению давления в системе, нестабильной работе двигателя и в итоге к дорогостоящему ремонту насосного оборудования. Качество используемого топлива также напрямую влияет на ресурс всех элементов топливной системы - особенно при эксплуатации в условиях с перепадами температур и загрязнённой атмосферой.
Системы охлаждения, смазки и управления ДЭС
Двигатель ДЭС выделяет значительное количество тепла в процессе работы - от 30 до 45% химической энергии топлива уходит в тепло. Без отвода этого тепла температура деталей стремительно растёт до разрушительных значений. Система охлаждения поддерживает рабочую температуру двигателя в заданном диапазоне (обычно 75-90 градусов) независимо от нагрузки и условий окружающей среды.Жидкостное охлаждение применяется на всех агрегатах мощностью выше 10-15 кВт. Охлаждающая жидкость циркулирует через рубашку охлаждения двигателя, забирает тепло и отдаёт его радиатору. Радиатор обдувается вентилятором от коленвала или электроприводом. Воздушное охлаждение применяется на маломощных двигателях: поток воздуха обдувает оребрённые цилиндры напрямую. Такая система проще, но хуже держит режим при высоких нагрузках и жарком климате.
Для агрегатов в закрытых помещениях или кожухах критично обеспечить организованный поток воздуха: забор свежего снаружи и выброс нагретого. Недостаточная вентиляция приводит к перегреву, срабатыванию тепловой защиты и остановке агрегата. Расчёт воздухообмена ведут по тепловому балансу двигателя и альтернатора с учётом климатических условий объекта.
Система смазки поддерживает масляную плёнку на всех трущихся парах двигателя. Масляные насосы прокачивают масло через каналы блока цилиндров под давлением. Контроль давления масла - одна из основных защитных функций контроллера: при падении давления ниже минимума агрегат автоматически останавливается. Уровень масла проверяют визуально через щуп или автоматически - датчиком уровня.
Контроллер (панель управления) отображает текущие параметры: напряжение и частоту тока на выходе, нагрузку в кВт, температуру двигателя, давление масла, уровень топлива. Система АВР (автоматический ввод резерва) берёт на себя переключение нагрузки без участия оператора. При пропадании питания от централизованной сети АВР фиксирует провал напряжения, подаёт команду на запуск ДЭС и после выхода агрегата на рабочий режим переключает нагрузку с сети на генератор. После восстановления основного питания АВР выполняет обратное переключение и останавливает ДЭС в режиме холостого хода для охлаждения двигателя.
Время реакции АВР составляет от 3 до 30 секунд в зависимости от модели. Защитные функции контроллера включают автоматическую остановку двигателя при: высокой температуре охлаждающей жидкости, низком давлении масла, превышении числа оборотов, низком уровне топлива. Дистанционный контроль реализуется через модули электронной связи по RS-485, Ethernet или GSM-каналу - это позволяет отслеживать работу ДЭС на удалённых объектах без постоянного присутствия оператора. Агрегаты промышленной энергетики оснащены комплексом датчиков, которые передают данные о текущем состоянии на контроллер в режиме реального времени.
Исполнения ДЭС и техническое обслуживание
Конструктивное исполнение ДЭС определяет, в каких условиях агрегат может работать, насколько просто его обслуживать и каков уровень шума на объекте. Выбор между открытым исполнением, кожухом и контейнером - одно из первых технических решений при подборе установки для конкретного промышленного объекта.
Открытые агрегаты - базовый вариант. Все узлы смонтированы на раме без дополнительной защиты. Такое исполнение подходит для размещения в капитальных помещениях: машинных залах, отапливаемых цехах, специально оборудованных помещениях с шумоизоляцией и принудительной вентиляцией. Открытые ДЭС дешевле и проще в обслуживании - все узлы доступны напрямую без демонтажа кожуха, что сокращает время регламентных работ.
Агрегаты в шумозащитном кожухе дополнены звукопоглощающим корпусом. Кожух снижает уровень шума с 100-110 дБА (открытое исполнение) до 65-75 дБА на расстоянии 7 метров. Это позволяет использовать агрегат в помещениях с нормируемым уровнем шума или вблизи рабочих мест. Внутри кожуха размещена система принудительной вентиляции для отвода тепла от двигателя и альтернатора в процессе работы.

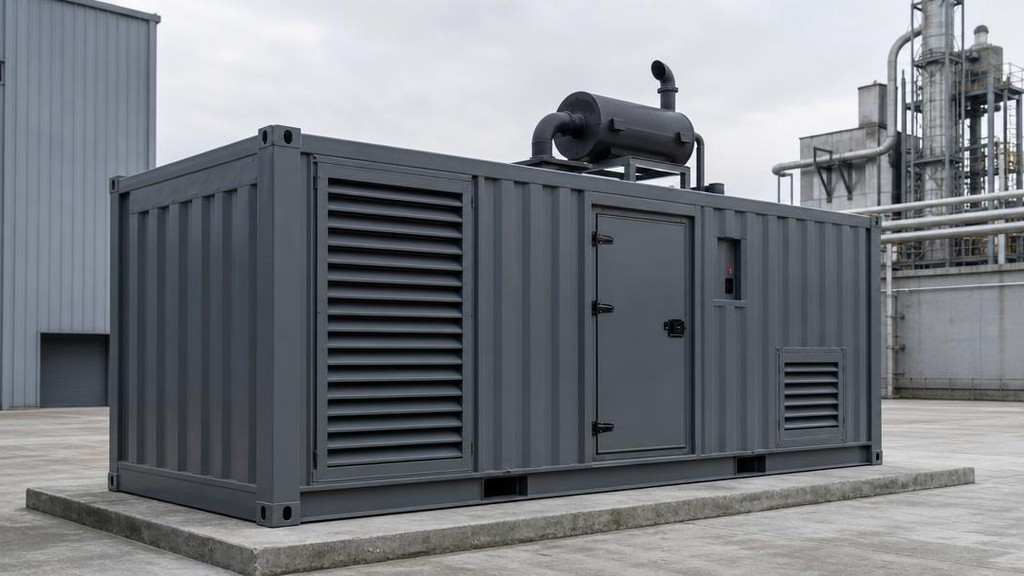

Контейнерное исполнение - для эксплуатации на открытом воздухе, на стройплощадках в строительстве, буровых и удалённых промышленных объектах. Контейнер обеспечивает защиту от осадков, пыли и экстремальных температур. В утеплённых контейнерных исполнениях дополнительно устанавливают подогреватели для надёжного запуска в сильный мороз. Передвижные установки монтируются на прицепе или колёсном шасси для перемещения по мере необходимости.
Для объектов критической инфраструктуры - больницы, дата-центры, промышленные предприятия непрерывного цикла - надёжность резервного источника питания выходит на первый план. Здесь дизельные ДЭС выигрывают у газовых и бензиновых агрегатов по совокупности параметров: ресурсу двигателя, стабильности запуска в мороз и доступности топлива. Аренда агрегатов на период строительства или реконструкции объекта тоже распространена - контейнерные ДЭС удобны для временного подключения.
Ресурс ДЭС напрямую зависит от соблюдения регламентов обслуживания. Типовые интервалы для большинства марок: замена масла и масляного фильтра каждые 250-500 моточасов, замена топливного фильтра каждые 500-1000 моточасов, проверка антифриза и ремней привода каждые 1000 моточасов. Для резервных агрегатов, которые работают редко, применяют календарный интервал - не реже одного раза в год вне зависимости от наработки.
Запасные части и расходные материалы необходимо подбирать с учётом рекомендаций производителя двигателя. Применение несертифицированных фильтров и масел экономит немного на закупке, но оборачивается ускоренным износом прецизионных узлов: ТНВД, форсунок, подшипников. Для промышленных объектов, где ДЭС работает в режиме постоянного резерва, рекомендуется вести журнал моточасов и фиксировать каждое ТО для планирования следующих работ.
Частые вопросы
Чем ДЭС отличается от ДГУ?
Термины «ДЭС» и «ДГУ» в технической документации используются как синонимы. Формально ДГУ - это связка двигателя с генератором, а ДЭС подразумевает более полный комплект: ДГУ плюс системы управления, автоматики и подключения к сети. На практике поставщики и эксплуатирующие организации не разграничивают эти термины строго, и оба встречаются в проектной документации для обозначения одного и того же оборудования.Можно ли запускать дизельный генератор в закрытом помещении?
Можно, но только при выполнении обязательных условий. Выхлопные газы должны быть выведены за пределы помещения через изолированный тракт. Помещение должно иметь принудительную приточно-вытяжную вентиляцию с расчётным воздухообменом - как для отвода тепла от агрегата, так и для обеспечения горения в двигателе. Без достаточной вентиляции агрегат перегревается, снижает мощность и останавливается по тепловой защите.Что происходит при перегрузке дизельного генератора?
При превышении номинальной мощности на 10-15% двигатель работает с перегревом, расход топлива растёт, а параметры тока на выходе ухудшаются: напряжение проседает, частота отклоняется от 50 Гц. Длительная перегрузка ускоряет износ цилиндров и подшипников. Правильный подбор мощности с запасом 20-25% к расчётной нагрузке позволяет избежать этих проблем и обеспечивает стабильную работу в течение длительного времени.Как выбрать исполнение ДЭС для промышленного объекта?
Три определяющих параметра: климатические условия места установки, требования к уровню шума и условия доступа для обслуживания. Для отапливаемых цехов подходят открытые агрегаты. Для помещений вблизи рабочих мест - кожуховые. Для уличной установки, буровых и удалённых производственных объектов - контейнерные или передвижные установки на шасси с возможностью перегона.Итог: что важно знать при выборе ДЭС
Устройство дизельной электростанции подчиняется единой логике: двигатель создаёт механическую энергию, альтернатор преобразует её в переменный ток, а системы охлаждения, смазки, топливоподачи и управления обеспечивают стабильную и защищённую работу всего комплекса. Понимание этой связки помогает принимать обоснованные решения при выборе агрегата, планировании монтажа и организации технического обслуживания в условиях промышленного предприятия.Для машиностроительных и промышленных предприятий особенно важны три параметра: реальная мощность в кВт при нужном косинусе нагрузки, тип исполнения под условия конкретного объекта и наличие системы АВР с нужным временем реакции. Агрегат подбирают не «с запасом на будущее», а под расчётную нагрузку с коэффициентом 1,25 - это обеспечивает экономичный режим работы и достаточный ресурс до первого капитального ремонта. Благодаря сертификатам соответствия ведущих производителей дизель-генераторная продукция отвечает требованиям для промышленного применения.
Производители современных промышленных ДЭС предлагают широкую линейку по мощности и исполнению: агрегаты на базе надёжных дизельных двигателей в открытом, кожуховом и контейнерном исполнениях для объектов любого масштаба. Возможность параллельной работы нескольких агрегатов позволяет наращивать мощность резервной системы электроснабжения поэтапно, без остановки производственного процесса.
При первом подборе резервного источника питания начинают с перечня всех потребителей с их мощностью: выделяют критически важные нагрузки и считают суммарную активную мощность с коэффициентом одновременности. Это и есть исходное ТЗ для подбора ДЭС.
Сервисные организации, специализирующиеся на промышленных ДГУ, подчёркивают: срок эксплуатации агрегата до первого капитального ремонта в первую очередь определяется качеством запасных частей и соблюдением регламентов. Использование оригинальных или сертифицированных фильтров и масел строго по графику производителя - не дополнительная опция, а обязательное условие гарантийного и постгарантийного обслуживания.
Линейка агрегатов охватывает всё: от компактных стационарных моделей для складов до мощных контейнерных ДЭС для предприятий с круглосуточным циклом. Проектирование системы резервного электроснабжения начинается с расчёта реальной нагрузки - отдельно по каждой группе потребителей с учётом пусковых токов электродвигателей, которые на 3-7 раз превышают номинал и определяют необходимую пиковую мощность агрегата.
По мнению Данилы Черных, технического специалиста по расходникам компании Технотория, агрегаты, которые эксплуатируются с оригинальными фильтрами и маслами по заводскому графику, выхаживают до капитального ремонта значительно дольше, чем те, у которых экономили на ТО: разница в реальном сроке службы нередко составляет двукратную величину в пользу правильно обслуживаемых установок.
