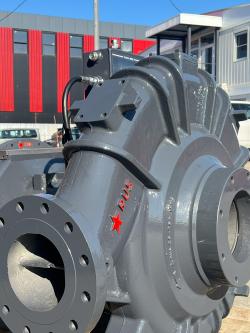

Высоконапорный насос Zvezda RUS C6-965/195
Подписаться на разделНовая модель производства Машиностроительного завода ПОТОК разработана для эксплуатации в условиях повышенной сложности - в горнодобывающей отрасли, нефтегазовом секторе и других сферах, где требуется перекачка жидкостей с твердыми включениями под высоким давлением.
Основные характеристики и применение:
- Производительность - до 965 м3/час
- Напор - до 195 м
- Диаметр всасывающего патрубка - 203 мм;
- Диаметр напорного патрубка - 154 мм
- Максимальный размер твердых частиц - до 51 мм
- КПД - до 75%
- Конструкция - закрытое многолопастное рабочее колесо диаметром 559 мм
Модель Zvezda RUS C6-965/195 представляет собой высокоэффективный аналог центробежного насоса Cornell 6822MX с полной агрегатной совместимостью и техническими характеристиками.
Насос эффективно справляется с задачами, требующими высокого давления и устойчивости к загрязнённым средам:
- В горнодобывающей промышленности - для осушения, перекачки и подачи на высоту
- В нефтегазовом секторе: при гидроразрыве пласта и транспортировке больших объёмов воды по длинным трубопроводам
- В промышленности: для обезвоживания и других задач, требующих перекачки жидкостей с твердыми включениями
Конструктивные особенности и преимущества
Надёжность и эффективность насоса обеспечиваются рядом инженерных решений:
Прочные материалы: рабочее колесо из высокоуглеродистой нержавеющей стали, вал из высоколегированной стали и усиленные корпуса из чугуна СЧ25 обеспечивают стойкость к абразивному износу и длительный срок службы.
Энергоэффективность: четырехлопастное закрытое рабочее колесо с оптимизированной геометрией обеспечивает высокий КПД и стабильный напор, снижая энергозатраты и эксплуатационные расходы даже при работе с загрязнёнными жидкостями.
Система защиты торцевого уплотнения: ZR-SEAL PROTECT направляет поток жидкости для вымывания абразивных частиц из зоны уплотнения, снижая нагрузку на узел и подшипники, предотвращая износ и обеспечивая стабильную работу в тяжёлых условиях; уплотнение из карбида кремния обладает высокой стойкостью к истиранию.
Система смазки торцевого уплотнения: ZR-DRY обеспечивает непрерывную подачу охлаждающей и смазывающей жидкости к торцевому уплотнению даже при «сухом ходе», предотвращая перегрев и повреждение узла и повышая надёжность при нестабильных режимах запуска и остановки.
Конфигурации установки: насос доступен в двух вариантах: горизонтальное крепление к дизельному двигателю через фланец стандарта SAE c 14-дюймовым муфтовым соединением, и с горизонтальной монтажной рамой для агрегатирования с электродвигателем.
Экономическая эффективность
Применение двух высоконапорных насосов C6-965/195 может заменить три-четыре агрегата C6-800/160 при последовательной установке на длинных магистралях с требуемым напором 270-340 м. Также один насос способен заменить два при необходимости напора около 180 м. Это позволяет существенно сократить расход топлива и снизить затраты на техническое обслуживание насосных станций.
Фотогалерея статьи
Основные характеристики и применение:
- Производительность - до 965 м3/час
- Напор - до 195 м
- Диаметр всасывающего патрубка - 203 мм;
- Диаметр напорного патрубка - 154 мм
- Максимальный размер твердых частиц - до 51 мм
- КПД - до 75%
- Конструкция - закрытое многолопастное рабочее колесо диаметром 559 мм
Модель Zvezda RUS C6-965/195 представляет собой высокоэффективный аналог центробежного насоса Cornell 6822MX с полной агрегатной совместимостью и техническими характеристиками.
Насос эффективно справляется с задачами, требующими высокого давления и устойчивости к загрязнённым средам:
- В горнодобывающей промышленности - для осушения, перекачки и подачи на высоту
- В нефтегазовом секторе: при гидроразрыве пласта и транспортировке больших объёмов воды по длинным трубопроводам
- В промышленности: для обезвоживания и других задач, требующих перекачки жидкостей с твердыми включениями
Конструктивные особенности и преимущества
Надёжность и эффективность насоса обеспечиваются рядом инженерных решений:
Прочные материалы: рабочее колесо из высокоуглеродистой нержавеющей стали, вал из высоколегированной стали и усиленные корпуса из чугуна СЧ25 обеспечивают стойкость к абразивному износу и длительный срок службы.
Энергоэффективность: четырехлопастное закрытое рабочее колесо с оптимизированной геометрией обеспечивает высокий КПД и стабильный напор, снижая энергозатраты и эксплуатационные расходы даже при работе с загрязнёнными жидкостями.
Система защиты торцевого уплотнения: ZR-SEAL PROTECT направляет поток жидкости для вымывания абразивных частиц из зоны уплотнения, снижая нагрузку на узел и подшипники, предотвращая износ и обеспечивая стабильную работу в тяжёлых условиях; уплотнение из карбида кремния обладает высокой стойкостью к истиранию.
Система смазки торцевого уплотнения: ZR-DRY обеспечивает непрерывную подачу охлаждающей и смазывающей жидкости к торцевому уплотнению даже при «сухом ходе», предотвращая перегрев и повреждение узла и повышая надёжность при нестабильных режимах запуска и остановки.
Конфигурации установки: насос доступен в двух вариантах: горизонтальное крепление к дизельному двигателю через фланец стандарта SAE c 14-дюймовым муфтовым соединением, и с горизонтальной монтажной рамой для агрегатирования с электродвигателем.
Экономическая эффективность
Применение двух высоконапорных насосов C6-965/195 может заменить три-четыре агрегата C6-800/160 при последовательной установке на длинных магистралях с требуемым напором 270-340 м. Также один насос способен заменить два при необходимости напора около 180 м. Это позволяет существенно сократить расход топлива и снизить затраты на техническое обслуживание насосных станций.
