Особенности силикагелевых и мембранных КСУ, отличия принципов работы. Преимущества мембранных КСУ по отношению к силикагелевым.
Подписаться на разделКомпрессорно-сигнальные (сушильные) установки (КСУ) предназначены для удаления водяных паров (осушки) из кабелей связи которые находятся под избыточным газовым давлением. Кабели связи находящиеся под избыточным газовым давлением используются на разных объектах и предприятиях: РЖД, городская и междугородная телефонная связь, правительственная связь, на крупных предприятиях нефтегазовой и химической отрасли.
До изобретения мембранного разделения газов осушку кабелей связи производили с помощью силикагелевых установок КСУ. Силикагелевый метод осушки приносил много трудностей в обслуживание КСУ (периодическая замена силикагеля и нагревательных элементов), при этом было высокое энергопотребление из-за применения мощных тэнов для удаления влаги из силикагеля.
Основной составляющей мембранных компрессорно-сигнальных (сушильных) установок является газоразделительный мембранный аппарат.
Принцип действия ГРМА (газоразделительного мембранного аппарата) основан на различной скорости диффузии газов и паров через полимерную мембрану. Конструкция ГРМА позволяет удалять из воздуха не только пары воды, но и часть кислорода.
Сжатый воздух поступает в мембранный аппарат, который разделяет его на два потока. Один поток, с повышенным содержанием влаги и кислорода, сбрасывается в атмосферу. Второй поток, осушенный и обогащенный азотом, поступает в ресиверы установки, а оттуда, через регулируемый редуктор, на стативные панели и в кабели (в ряде случаев на манометры для точного измерения давления, это нужно для выявления нарушений герметизации или несанкционированного проникновения в сеть правительственной связи). Постоянный сброс влаги в атмосферу (в отличие от ее накопления в силикагелевых установках) является отличительной особенностью мембранных установок.
Осушенная газовая смесь с пониженным содержанием кислорода значительно уменьшает окисление медной жилы внутри кабеля и замедляет окислительную деструкцию полимерной оболочки, что значительно увеличивает срок службы кабелей.
Отсутствие в режиме работы мембранных КСУ цикла регенерации и смены силикагеля существенно снижает энергопотребление и время на обслуживание установки.
В настоящее время в массовое производство запушены следующие мембранные КСУ типа «ПАССАТ», «МИСТРАЛЬ», «АНЧАР», «ФРЕГАТ» (для осушки волноводов и главных фидеров).
Фотогалерея статьи
До изобретения мембранного разделения газов осушку кабелей связи производили с помощью силикагелевых установок КСУ. Силикагелевый метод осушки приносил много трудностей в обслуживание КСУ (периодическая замена силикагеля и нагревательных элементов), при этом было высокое энергопотребление из-за применения мощных тэнов для удаления влаги из силикагеля.
Основной составляющей мембранных компрессорно-сигнальных (сушильных) установок является газоразделительный мембранный аппарат.
Принцип действия ГРМА (газоразделительного мембранного аппарата) основан на различной скорости диффузии газов и паров через полимерную мембрану. Конструкция ГРМА позволяет удалять из воздуха не только пары воды, но и часть кислорода.
Сжатый воздух поступает в мембранный аппарат, который разделяет его на два потока. Один поток, с повышенным содержанием влаги и кислорода, сбрасывается в атмосферу. Второй поток, осушенный и обогащенный азотом, поступает в ресиверы установки, а оттуда, через регулируемый редуктор, на стативные панели и в кабели (в ряде случаев на манометры для точного измерения давления, это нужно для выявления нарушений герметизации или несанкционированного проникновения в сеть правительственной связи). Постоянный сброс влаги в атмосферу (в отличие от ее накопления в силикагелевых установках) является отличительной особенностью мембранных установок.
Осушенная газовая смесь с пониженным содержанием кислорода значительно уменьшает окисление медной жилы внутри кабеля и замедляет окислительную деструкцию полимерной оболочки, что значительно увеличивает срок службы кабелей.
Отсутствие в режиме работы мембранных КСУ цикла регенерации и смены силикагеля существенно снижает энергопотребление и время на обслуживание установки.
В настоящее время в массовое производство запушены следующие мембранные КСУ типа «ПАССАТ», «МИСТРАЛЬ», «АНЧАР», «ФРЕГАТ» (для осушки волноводов и главных фидеров).
| Разместил: | Поляков Александр Александрович |
| Источник: | Собственная информация |
| Учетная запись: | МЕТАКС |
| Дата: | 09.06.11 |

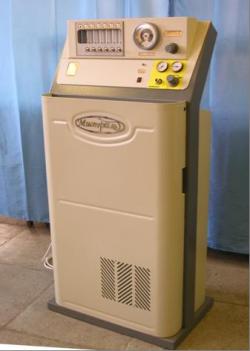

| Компрессорно-сигнальная установка КСУ МИСТРАЛЬ на 6 кабелей связи в комплекте с панелью стативной ПС-6 | КСУ-60, компрессорный модуль, стойка стативная ССР-60 (для разводки осушенной газовой смеси по кабелям связи) | Мобильная установка осушки воздуха КСУ АНЧАР с распределительной панелью ПС-3 |
