Подписаться на разделЛинейные подшипники — важный элемент систем линейного перемещения, обеспечивающий точность и плавность хода в направляющих механизмах. При выборе таких подшипников инженеры сталкиваются с ключевым параметром конструкции: открытые или закрытые. На первый взгляд разница кажется минимальной, но в реальности она значительно влияет на монтаж, функциональность и ресурс изделия.
Подшипники могут быть:
Конструкция:
Закрытые подшипники имеют сплошной корпус, открытые — с продольной прорезью.
Тип монтажа:
Закрытые ставятся на свободный вал, открытые — на вал с опорой или в профиль.
Защищённость:
Закрытые лучше защищены от загрязнений.
Совместимость:
Открытые более универсальны при установке в нестандартные узлы.
Жёсткость:
Закрытые прочнее, лучше работают под высокими нагрузками.
Понимание различий между открытыми и закрытыми линейными подшипниками помогает не только упростить монтаж, но и повысить надёжность и срок службы оборудования. Учитывая особенности каждого типа, вы сможете подобрать оптимальное решение под конкретную задачу — будь то промышленный станок или компактный механизм.
Узнать поробнее вы можете перейдя по ссылке
Что такое линейный подшипник?
Линейный подшипник (иначе — подшипник линейного скольжения или качения) предназначен для прямолинейного перемещения вдоль вала или направляющей. Внутри корпуса расположены шарики или ролики, обеспечивающие свободное и малозатратное скольжение.Подшипники могут быть:
- Закрытыми — с полностью цилиндрическим корпусом;
- Открытыми — с вырезом по боковой части корпуса.

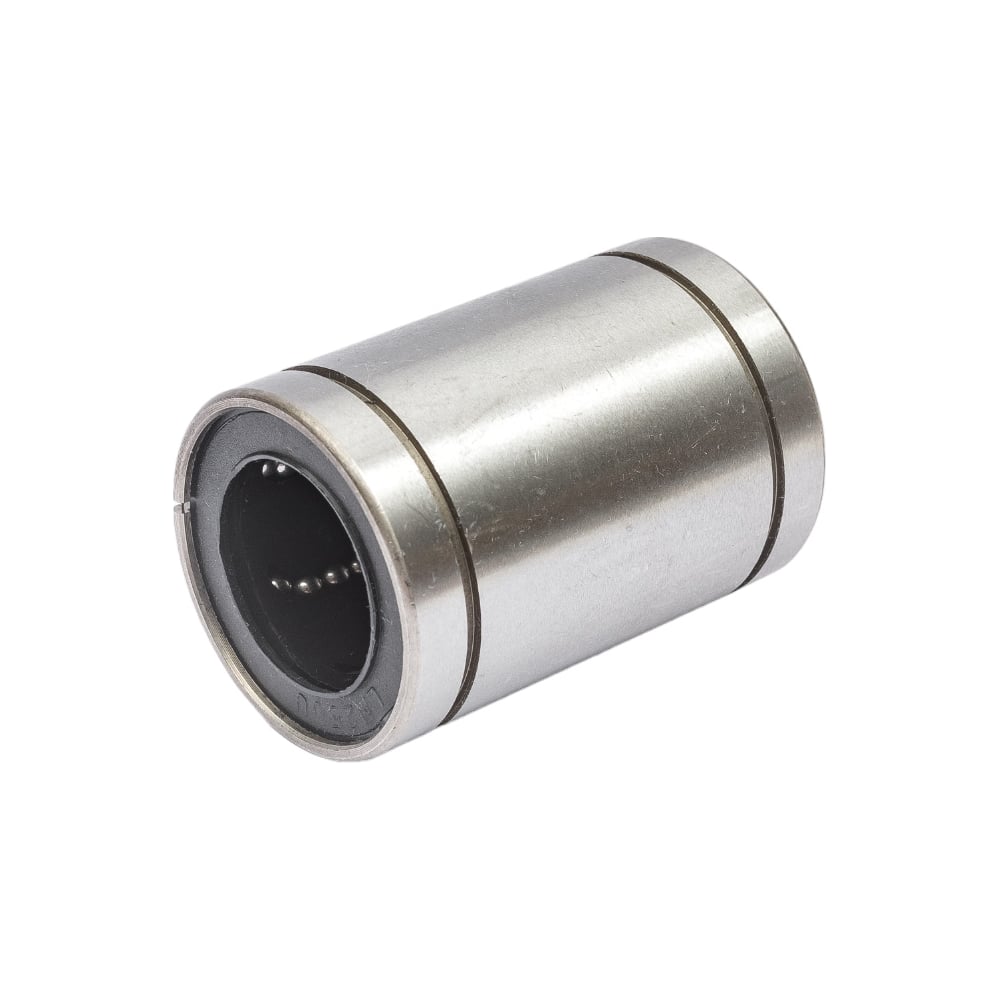

Закрытые подшипники
Закрытый подшипник полностью охватывает вал. Он устанавливается на цельные направляющие и обеспечивает равномерное распределение нагрузки по всей окружности.Преимущества:
- Высокая жёсткость и прочность;
- Отличная защита от пыли и загрязнений;
- Максимальный контакт с валом — стабильное перемещение;
- Простота замены и обслуживания.
Применяются:
- Станки с ЧПУ;
- Промышленные автоматизированные линии;
- 3D-принтеры с закрытыми направляющими;
- Медицинское и лабораторное оборудование.
Открытые подшипники
Открытый подшипник имеет прорезь, позволяющую ему охватывать направляющую, уже установленную в монтажном корпусе или с направляющими профилями. Он адаптируется к условиям, где закрытый вариант невозможно применить.Преимущества:
- Можно установить на уже смонтированную направляющую;
- Совместим с опорными рельсами и профилями;
- Легче адаптировать в нестандартных конструкциях;
- Часто используется при модернизации оборудования.
Где применяются:
- Механизмы с опорными валами;
- Конвейеры с направляющими профилями;
- Лёгкие автоматизированные системы;
- При нестандартной геометрии крепления.
Основные отличия
Конструкция:
Закрытые подшипники имеют сплошной корпус, открытые — с продольной прорезью.
Тип монтажа:
Закрытые ставятся на свободный вал, открытые — на вал с опорой или в профиль.
Защищённость:
Закрытые лучше защищены от загрязнений.
Совместимость:
Открытые более универсальны при установке в нестандартные узлы.
Жёсткость:
Закрытые прочнее, лучше работают под высокими нагрузками.
Какой подшипник выбрать?
Выбор зависит от условий монтажа и требований к конструкции:- Если у вас цельный вал и жёсткие требования к нагрузке — выбирайте закрытый тип.
- Если вал уже закреплён на опоре или стоит задача модернизации — подойдёт открытый подшипник.
- Для загрязнённой среды предпочтительнее закрытая конструкция с уплотнениями.
- Если важна гибкость и простота интеграции, лучше использовать открытые модели.
Понимание различий между открытыми и закрытыми линейными подшипниками помогает не только упростить монтаж, но и повысить надёжность и срок службы оборудования. Учитывая особенности каждого типа, вы сможете подобрать оптимальное решение под конкретную задачу — будь то промышленный станок или компактный механизм.
